La geología de San Sebastián, con sus colinas y valles modelados por el río Urumea, hace que la respuesta del terreno sea muy variable en distancias cortas. Por eso la tomografía sísmica de refracción/reflexión se ha vuelto una herramienta habitual en la zona: permite trazar perfiles continuos de velocidad de ondas P y S sin perforar. En nuestra experiencia, combinar este método con un estudio de capacidad de carga ayuda a definir el tipo de cimentación más eficiente, mientras que la microzonificación sísmica aporta el contexto regional de amplificación. Trabajamos con equipos de 24 canales y geófonos de 4.5 Hz para garantizar registros de calidad incluso en suelos arcillosos de la llanura aluvial.
En San Sebastián la variabilidad litológica obliga a combinar refracción y reflexión para obtener un modelo 2D fiable del subsuelo.
Alcance del trabajo en San Sebastian
- Tendido de 48 geófonos espaciados cada 2-3 metros, con fuente de impacto tipo mazo de 8 kg.
- Registro en ventanas de 0 a 200 ms para refracción y hasta 500 ms para reflexión somera.
- Procesado con inversión tomográfica 2D y análisis de velocidades de corte (Vs30).
Riesgos y consideraciones en San Sebastian
La normativa española CTE DB-SE-C y Eurocódigo 7 (EN 1997-1:2004) exigen conocimiento del perfil de velocidades sísmicas para clasificar el terreno en proyectos de cierta envergadura. En San Sebastián, donde afloran materiales del Cretácico y rellenos antrópicos en el casco urbano, una tomografía sísmica de refracción/reflexión mal diseñada puede pasar por alto paleocauces o zonas de meteorización que condicionan la cimentación. Por eso aplicamos un control de calidad ISO 17025 en adquisición e interpretación, y cruzamos los resultados con sondeos mecánicos para reducir incertidumbre.
Este servicio se complementa con nuestro ensayos in situ para un análisis integral del proyecto.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Email: contacto@laboratoriomecanicadesuelos.orgNuestros servicios de Tomografía sísmica de refracción/reflexión
Ofrecemos tres modalidades de tomografía sísmica de refracción/reflexión adaptadas a las condiciones de San Sebastián y su entorno.
Tomografía sísmica de refracción (ondas P)
Perfil continuo de velocidad de ondas compresionales para delimitar el contacto entre recubrimiento y roca sana. Ideal para proyectos de edificación en las laderas de Monte Urgull o Igeldo, donde el espesor del suelo varía en pocos metros.
Tomografía sísmica de reflexión somera
Imagen de alta resolución de estructuras subverticales y paleocauces enterrados. Se emplea en estudios de trazado de túneles o zanjas profundas en el valle del Urumea, donde la reflexión complementa a la refracción.
Perfil de ondas de corte (Vs30) con MASW
Determinación del perfil de velocidad de ondas S para clasificación sísmica del terreno según la norma NEHRP. Resulta obligatorio en San Sebastián para proyectos de más de 4 plantas o en zonas de relleno.
Preguntas frecuentes
¿Cuánto cuesta una tomografía sísmica de refracción/reflexión en San Sebastián?
El rango referencial para una línea de 48 geófonos con informe completo está entre 1.660 € y 3.230 €, dependiendo de la accesibilidad, la longitud del tendido y la necesidad de permisos municipales. La cifra puede ajustarse si se combina con otros ensayos geofísicos.
¿Qué diferencia hay entre refracción y reflexión en este método?

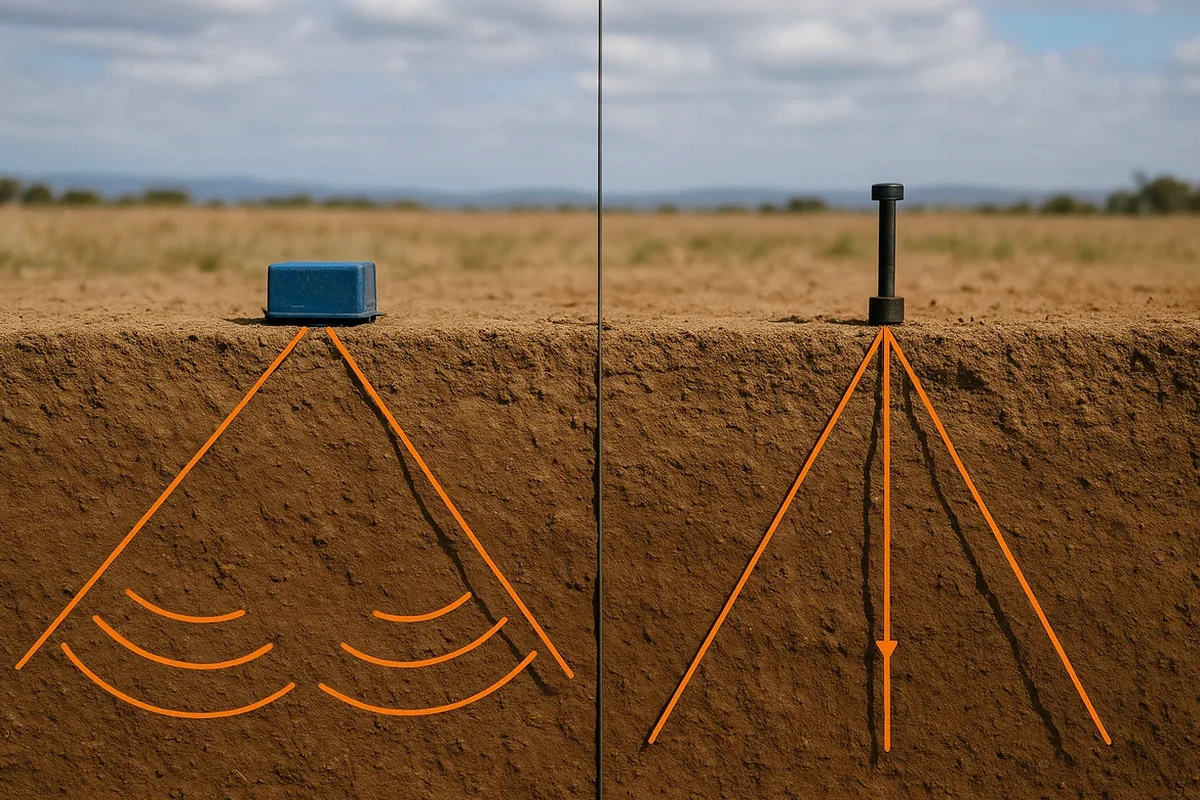

La refracción registra ondas que viajan por el refractor (capa más rápida) y es útil para definir contactos horizontales o suaves. La reflexión capta ondas que rebotan en interfaces y revela estructuras subverticales, fallas o paleocauces. En San Sebastián a menudo combinamos ambas para tener un modelo completo.
¿Cuánto tiempo se necesita para ejecutar el ensayo en campo?
Una línea típica de 48 geófonos con dos tendidos se completa en 1-2 jornadas de campo, siempre que el terreno esté despejado. En zonas urbanas de San Sebastián se añade medio día para gestionar cortes de tráfico o accesos peatonales.
¿Qué normativa aplica a la tomografía sísmica en proyectos de edificación?
Se sigue la UNE 103 como guía de ejecución, y los resultados se interpretan según el CTE DB-SE-C y Eurocódigo 7. Para clasificación sísmica se usa la NEHRP (FEMA P-750) o el anejo nacional español, dependiendo de la envergadura del proyecto.
